| Merknaam: | YOUWEI |
| Modelnummer: | YW-16162G3 |
| MOQ: | 100 |
| Prijs: | USD 3.5-4.5 UNIT |
| Leveringstermijn: | 5 tot 7 werkdagen |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |
Kenmerken van de GPS-module

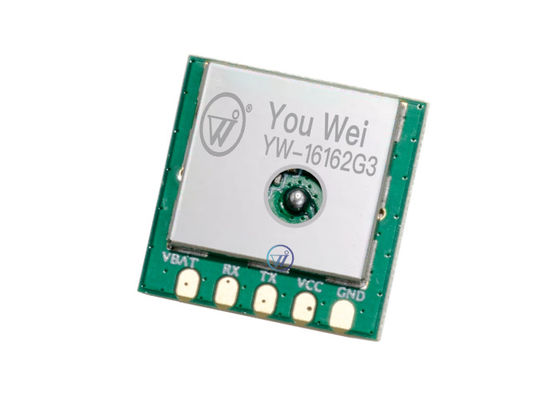

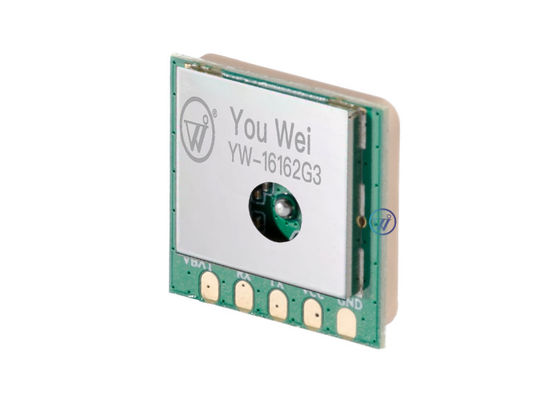

De YW-16162G3 is een compacte GPS-antenne-module met een ultra-hoge gevoeligheid (-162 dBm) in een ultra-kleine vormfactor (16 * 16 * 2 mm).
Superlaag stroomverbruik
Ultra-kleine vormfactor: 16x16x2mm
Ultra-hoge gevoeligheid: -162 dBm
L1-frequentie, C/A-code, 72-kanaals satellietonderzoek
Hoge update-snelheid: tot 10 Hz
Ondersteuning van DGPS en AGPS
Met snelle TTFF
Detectie en compensatie van meerdere paden
1‐PPS-ondersteuning voor timingtoepassingen
Ondersteunde verschillende interface
Ondersteunt gelijktijdig twee Beidou,SBAS door firmware ondersteuning
Geïntegreerde TCXO,LNA,SAW,RTC
Toepassingvan deLocatie-tracking module
Handheld Beidou-apparaat
Vervaardiging van auto's
PDA, Pocket PC
Auto-navigatie en tracering
Geografische landmetingen
AVL- en locatiegebaseerde diensten
Sport en ontspanning
Tijdstip
Maritieme scheepvaart, vlootbeheer
UAV
Parameters vanYW-16162G3Module van het GPS-systeem
| Posten | Parameters |
| Model nr. | YW-16162G3 |
| Chip | Volgens de bestelling |
| Frequentie | L1 |
| Aantal kanalen | 72, of per bestelvereiste |
| Positioneringsnauwkeurigheid | 2 tot 5 m |
| Velociteit | 515 m/s |
| Velociteitsnauwkeurigheid |
Zonder steun: 0,1 m/s |
| TTFF |
Warmstarten: typisch 1 seconde |
| Gevoeligheid |
Gevoeligheid: -162 dBm |
| Baud-tarief | 9600 bps (standaard) |
| Maximaal navigatie-updatepercentage | 1 Hz (standaard), maximaal 10 Hz |
| Tijdnauwkeurigheid | 25 ns RMS |
| Interface-opties | UART, I2C, SPI, USB |
| Gegevensuitvoerformaat | NMEA 0183 |
| Stroomvoorziening | 3.3V ~ 5V |
| Energieverbruik | 30mA opname, 24mA tracking |
| Werktemperatuurbereik | -40°C tot 85°C |

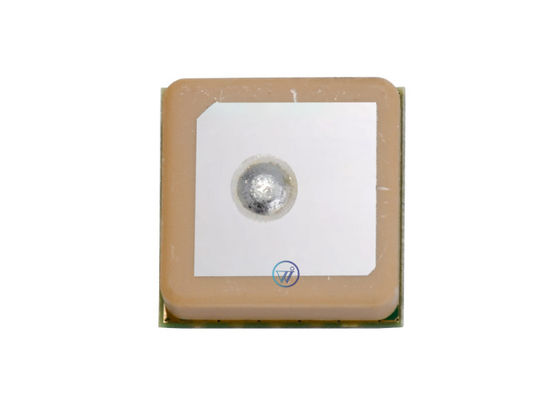

| Type antenne | patch keramische antenne |
| AGPS | Ondersteund |
| Afmeting | 16*16*2 mm |
| Pakkettype | SMD |
Pin toewijzing vanYW-16162G3 GPSPo-iseringR- Nee.
| Pin nr. | Naam van de pin | Invoer/uitvoer | Beschrijving | Opmerking |
| 1 | GND | O | uitgangsvermogen grond | |
| 2 | VCC | Ik... |
Hoofdtoevoer van de motor bord |
Spanningsbereik: 3V~5V |
| 3 | TX | O | Gegevensuitvoer | |
| 4 | VBAT | P | Ground |
Elektrische specificatie van YouweiSatellietNluchtvaartMOudule
| Parameter | Symbool | - Min. | Typisch | Max, ik ben er klaar voor. | Eenheden |
| Spanning van de voedingsbron | VCC | 3.3 | 3.3 | 5 | V |
| VDD_USB | VDD_USB | 3.0 | 3.3 | 5 | V |
| Gemiddelde voedingsstroom | Verwerving | 45@3.3V | 50@3,3V | 59@3.3V | mA |
| Opvolging | 38@3.3V | 40@3,3V | 42@3.3V | mA | |
| Backupbatterijspanning | V-BCKP | 1.4 | 3.3 | 3.6 | V |
| Backup-accu-stroom | I_BCKP | 15 | uA | ||
| Digitaal IO-spanning | Div | 2.08 | 2.83 | V | |
| Bergingstemperatuur | Tstg | -40 | 105 | °C | |
| Werktemperatuur | Topr | -40 | 85 | ||
| Vochtigheid | 95 | % | |||
Het belang van een laag stroomverbruik in GPS-modules
Een laag stroomverbruik is een cruciaal kenmerk van GPS-modules, vooral in batterijgebaseerde toepassingen.
1Verlengde batterijduur.
• Mogelijkheden voor langere werking van draagbare apparaten (bijv. smartwatches, troeteldier-trackers) zonder frequent opladen.
• Voorbeeld: het verminderen van de stroomopname van 50mA naar 25mA kan de werktijd van het apparaat verdubbelen.
2. Thermische efficiëntie
• Vermindert de warmteopwekking, waardoor prestatievermindering in compacte of afgesloten behuizingen wordt voorkomen (bijv. IoT-sensoren, assettags).
3. Kosten en duurzaamheidsvoordelen
• Kleinere/lichtere batterijen zijn voldoende, waardoor de BOM-kosten en de ecologische voetafdruk worden verminderd.
• Critisch voor massaal ingezette toepassingen (bijv. logistieke trackers).
4Verbeterde betrouwbaarheid
• Vermijdt spanningsdalingen in systemen met beperkt stroomverbruik (bijv. zonne-energieapparaten).
Technische afwisselingen
• Balance Required: Ultra-low-power modes (bijv. slaap/standby) kunnen het TTFF enigszins verhogen.
Vraag van de industrie
• Een belangrijke specificatie voor consumentenelektronica (bijvoorbeeld fitnessbanden) en industrieel IoT (bijvoorbeeld draadloze sensoren), waarbij energie-efficiëntie de concurrentiepositie van de markt bepaalt.
Kortom, het lage stroomverbruik maakt het direct mogelijk om kleinere, goedkopere en langduriger locatiebewuste apparaten te gebruiken.
