| Merknaam: | YOUWEI |
| Modelnummer: | YW-18182Z3 |
| MOQ: | 100 |
| Prijs: | USD 3.5-4.5 UNIT |
| Leveringstermijn: | 5 tot 7 werkdagen |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |
Productkenmerkenvan de GNSS-positioneringsmodule
• Gebouwd op een high-performance GNSS-chip AT6558R
• 72 kanalen in zoekmodus
• Gevoeligheid voor het verkrijgen van koude start van -147 dBm en traceringsgevoeligheid van -162 dBm
• Tot 5 Hz navigatie-update
• Ondersteunt gelijktijdig twee GPS/QZSS, Beidou, GLONASS, Galileo,SBAS via firmware-ondersteuning
• Ondersteunt AGPS
• Geïntegreerde TCXO,LNA,SAW,RTC
• Compacte afmetingen geschikt voor ruimtegevoelige toepassing
• Ondersteuning van de NMEA-standaard
• Ondersteuning van gegevensversleuteling
Antennevan de ontvanger van de GPS-tracking module
De YW-18182Z3-module zijn ontworpen voor gebruik met passieve en actieve antennes.
| Parameter | Specificatie |
| Type passieve antenne | 18.1*18.1*2mm |
| Minimumwinst | 15 dB (om signaalverlies in RF-kabel te compenseren) |
| Aanbevelingen voor actieve antennes | Maximaal vermogen van 30 dB |
| Maximale geluidswaarde | 1.5 dB |

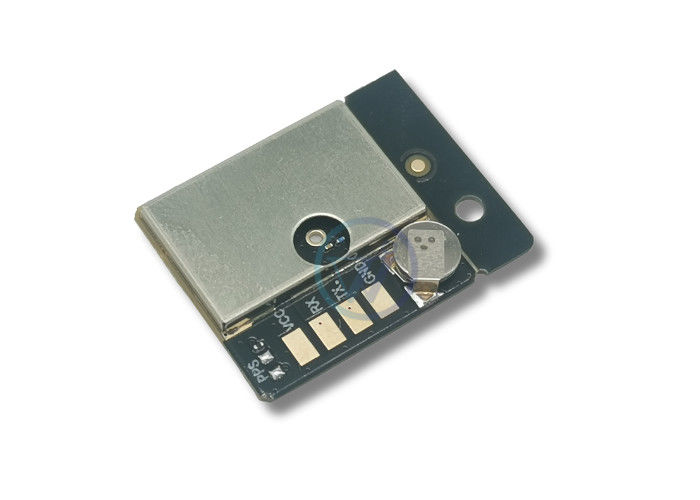

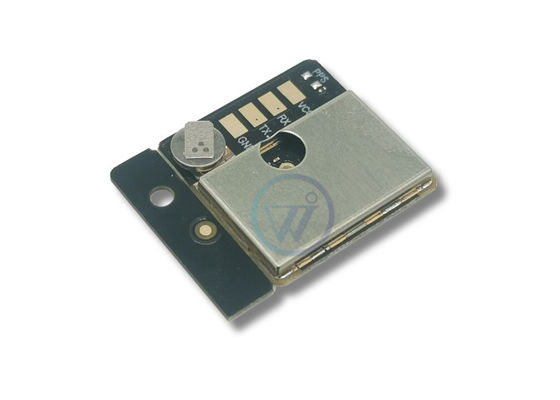

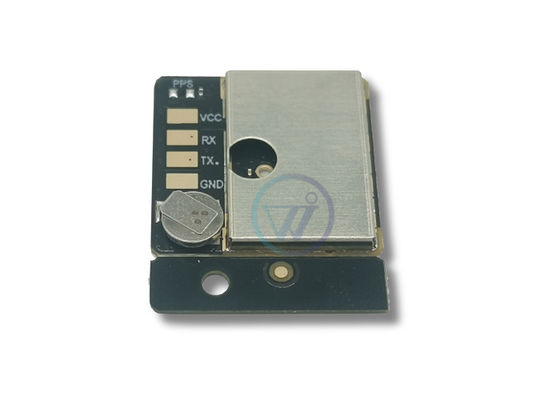

CON Pin Beschrijvingvoor de GPS-module YW-18182Z3
| Pin nr. | Naam van de pin | Invoer/uitvoer | Beschrijving | Opmerking |
| 1 | VCC | Ik... | Modulevoeding | Spanningsbereik: 3V~5V |
| 2 | RXD | Ik... | UART-seriegegevensinvoer | |
| 3 | TXD | O | UART Serial Data-uitvoer | |
| 4 | GND | Ik... | Ground |
| Optie categorie | Beschikbare keuzes |
| Satellietsystemen | - GPS (L1 C/A) - GPS + GLONASS. - GPS + Galileo. - GPS + BeiDou. - Multi-constellatie (alle systemen) |
| Positioneringsnauwkeurigheid | - Standaard: 2,5 m (SBAS) / 5 m (autonoom) - Hoog-precisie: < 1m (RTK/PPK) - Submeter (met DGPS) |
| Kanalen | 72 kanalen of op maat |
| Optie categorie | Beschikbare keuzes |
| Actualisatiepercentage | - 1Hz (standaard) - 5Hz/10Hz (navigatie) - 20Hz/50Hz (drone/race) |
| TTFF | - Koud starten: ≤ 30 s - Warmstarten: ≤ 1 s - A-GPS ondersteund: ≤ 5 s |
| Gevoeligheid | - Tracking: -165 dBm tot -162 dBm - Verwerving: -148 dBm tot -160 dBm |
| Optie categorie | Beschikbare keuzes |
| Gegevensinterface | - UART (9600/115200 bps) - I2C/SPI - USB 2.0/3.0 - CAN-bus (automobiel) |
| Protocolen | - NMEA 0183 (verstek) - UBX (U-blox binaire) - RTCM 3.x (RTK) |
| Draadloze verbinding | - Bluetooth/BLE - Wi-Fi. - 4G LTE (met GNSS+cellulaire modules) |
| Optie categorie | Beschikbare keuzes |
| Werkspanning | - 3,3 V (laag vermogen) - 5V (industrieel) - Breed bereik: 2,7 V/5,5 V |
| Energieverbruik | - Actief: 25mA 50mA - Slaap: < 1 mA - Superkondensator back-up (facultatief) |
| Temperatuurbereik | - Commerciële: -20°C tot +70°C - Industrieel: -40°C tot +85°C - Automotive: -40°C tot +105°C |
| Optie categorie | Beschikbare keuzes |
| Type antenne | - Passieve keramische pleister (ingebed) - Actieve externe (SMA/FAKRA) - Magnetische bevestiging |
| Antennewinst | - Standaard: 28 dB - Hoge winst: 35 dB (voor zwakke signalen) |
| Optie categorie | Beschikbare keuzes |
| Certificeringen | - FCC/CE/RoHS |
| Optie categorie | Beschikbare keuzes |
| Gegevens loggen | - Ingebouwde flitser (4MB 32MB) - MicroSD-slot. |
| Firmware-upgrades | - OTA (Wi-Fi/cellulair) - USB/UART lokale update |
| Speciale functies | - Geofencing - Dood afrekenen (DR) - Anti-jamming (militair) |
Houdbaarheid: 12 maanden (niet geopend).
MilieuTemperatuur:< 40°C
Relatieve luchtvochtigheid:< 90% RH
Onmiddellijke actie: Na het openen van de verzegelde zak moet de GPS-moduleterugvloeiend solderen(infrarood- of dampfase)binnen 168 uur.
Werkplaatsomstandigheden tijdens de montage:
Temperatuur:≤ 30°C
Vochtigheid:≤ 60% RH
Controle van de vochtigheidsindicatorkaart (HIC):
Veilig bereik: ≤20% RH (blauw) → De module is droog.
Waarschuwingsdrempels:
30%~40% RH (roze) → modulemeivocht hebben opgenomen.
40% RH (rood) → modulevocht heeft opgenomenen moet worden gebakken voor gebruik.
Totale blootstellingstijd: Van het openen van de zak tot het opnieuw solderen van de mosniet langer dan 168 uur(7 dagen) onder gecontroleerde werkplaatsomstandigheden.
